Szynoprzewody magnetyczne 48V w salonie – jak zaplanować układ, dobrać zasilacz i zamontować lampy bez kucia ścian?

Rozwiązania tradycyjne 230V a szynoprzewody magnetyczne 48V

Współczesne systemy oświetleniowe dążą do jak największej dyskrecji architektonicznej przy zachowaniu optymalnych parametrów świetlnych. Aby zrozumieć, dlaczego szynoprzewody magnetyczne 48V zyskują tak dużą popularność w nowoczesnych wnętrzach, warto zestawić je z powszechnie znanymi szynoprzewodami tradycyjnymi 230V (zarówno jedno-, jak i trójfazowymi).

Tradycyjne szyny 230V doprowadzają wysokie napięcie sieciowe bezpośrednio do miedzianych płaskowników umieszczonych wewnątrz profilu. Taka budowa wymusza stosowanie masywnych adapterów wyposażonych w mechaniczne blokady oraz pokrętła. Przesunięcie lub zmiana położenia lampy w systemie 230V wymaga każdorazowo odłączenia zasilania w rozdzielnicy elektrycznej ze względów bezpieczeństwa, a także ręcznego odblokowania uchwytów. Ponadto ze względu na wymogi izolacyjne same profile natynkowe 230V są stosunkowo wysokie i szerokie, co sprawia, że wyraźnie odznaczają się na płaszczyźnie sufitu.

Z kolei szynoprzewody magnetyczne 48V wykorzystują obwód bardzo niskiego napięcia bezpiecznego SELV (Safety Extra-Low Voltage). Prąd stały o wartości 48V DC płynący w osłoniętych ścieżkach wewnątrz profilu nie stwarza żadnego zagrożenia porażeniem dla ludzi ani zwierząt domowych. Pozwala to na pełną swobodę manewrowania oprawami podczas pracy systemu – lampę można wypiąć, przesunąć w inne miejsce lub zmienić jej kąt świecenia w dowolnym momencie, bez konieczności wyłączania światła.

Porównując oba systemy pod kątem najważniejszych parametrów użytkowo-technicznych, można wyróżnić kluczowe różnice:

• Bezpieczeństwo elektryczne: Systemy tradycyjne 230V pracują na wysokim napięciu sieciowym wymagającym wyłączania bezpieczników przy modyfikacjach, natomiast szynoprzewody magnetyczne 48V zapewniają pełne bezpieczeństwo dotykowe pod napięciem.
• Mechanizm mocowania opraw: W szynach tradycyjnych stosuje się obrotowe zamki mechaniczne, zaś obwody 48V wykorzystują siłę silnych magnesów neodymowych połączonych ze sprężynowymi stykami prądowymi.

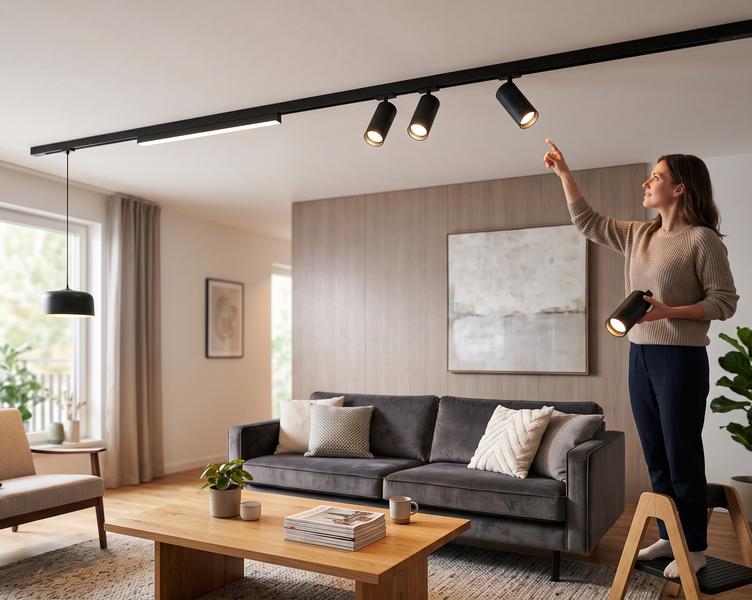

• Modyfikacja pozycji lamp: Przepinanie lamp w szynoprzewodzie 48V odbywa się bez użycia narzędzi i trwa zaledwie kilka sekund.
• Estetyka i gabaryty profili: Profile niskonapięciowe cechują się wyjątkowo smukłą budową, dzięki czemu delikatnie wtapiają się w przestrzeń salonu i pozwalają na tworzenie wyrafinowanych ciągów sufitowo-ściennych.
• Wymagania instalacyjne: System 230V podłącza się bezpośrednio do wypustu sieciowego, podczas gdy system 48V wymaga zastosowania dedykowanej przetwornicy impulsowej.

Jak zaplanować oświetlenie szynowe w salonie i dobrać oprawy?

Zastanawiając się, jak zaplanować oświetlenie szynowe w salonie, należy wyjść od szczegółowej analizy funkcji poszczególnych stref pokoju dziennego. Salon rzadko pełni wyłącznie jedną rolę – zazwyczaj łączy w sobie przestrzeń do wypoczynku z sofą i telewizorem, jadalnię ze stołem oraz szlaki komunikacyjne. Przemyślany układ szynoprzewodów pozwala obsłużyć wszystkie te strefy za pomocą jednej lub dwóch spójnych linii oświetleniowych.

Pierwszym krokiem jest wybór geometrii linii szynowej, która powinna harmonizować z proporcjami wnętrza i układem mebli:

• Układ prostoliniowy (pojedynczy lub równoległy): Jedna bądź dwie równoległe szyny poprowadzone wzdłuż najdłuższej krawędzi salonu. Taki układ optycznie wydłuża pomieszczenie i świetnie sprawdza się w nowoczesnych, podłużnych pokojach.
• Układ w kształcie litery L lub C: Obejmuje dwie lub trzy ściany prostopadłe, umożliwiając płynne przejście światła ze strefy wejściowej nad strefę wypoczynkową. Do stworzenia takiego ciągu wykorzystuje się specjalne łączniki kątowe.
• Obwód zamknięty (prostokątny): Linia szyny okala centralną część salonu. Zapewnia równomierne doświetlenie całego pomieszczenia z każdej strony, eliminując niepożądane cienie w narożnikach.
• Układ przestrzenny (sufitowo-ścienny): Prowadzenie szyny z sufitu pionowo na ścianę akcentową. To zabieg charakterystyczny dla systemów 48V, tworzący efektowną i wyrazistą dekorację architektoniczną.

Gdy trasa szynoprzewodu jest wyznaczona, czas na dobór właściwych opraw oświetleniowych. Główną zaletą instalacji magnetycznych jest możliwość swobodnego łączenia różnych typów lamp na jednym ciągu:

W strefie wypoczynkowej najważniejszą rolę odgrywa miękkie, nieoślepiające światło ogólne. Najlepiej sprawdzają się w tym miejscu liniowe moduły LED z matowym przesłonięciem opalowym lub oprawy mikropryzmatyczne, które dają równomiernie rozproszony strumień światła idealny do relaksu.

Nad stół jadalniany lub wyspę kuchenną warto wybrać nowoczesne lampy na szynę magnetyczną w wersji wiszącej. Smukłe tuby świetlne zawieszone na dyskretnych przewodach koncentrują światło na blacie. W razie potrzeby rozsuwania stołu podczas większych spotkań oprawę wiszącą można przesunąć wzdłuż szyny w kilka sekund.

Do podświetlenia ścian strukturalnych, obrazów, wnęk lub regałów z książkami niezastąpione będą regulowane reflektory punktowe typu spot. Pozwalają one precyzyjnie skierować wąski strumień światła na wybrany detal architektoniczny, budując głębię i kameralny nastrój wieczorem.

Zasilacz do szynoprzewodu magnetycznego jaki wybrać i jak obliczyć zapas mocy?

Kluczowym elementem zapewniającym stabilną i bezawaryjną pracę systemu jest odpowiednia przetwornica redukująca napięcie sieciowe 230V do bezpiecznego poziomu 48V DC. Analizując, zasilacz do szynoprzewodu magnetycznego jaki wybrać, musimy uwzględnić dwie kwestie: sposób montażu fizycznego oraz łączny pobór mocy wszystkich planowanych opraw.

Pod względem sposobu montażu na rynku występują dwa podstawowe rozwiązania:

• Zasilacze wewnętrzne (doustrojowe): Niezwykle kompaktowe moduły połączone z adapterem magnetycznym. Wkłada się je bezpośrednio w tor szynoprzewodu w miejscu doprowadzenia kabla zasilającego. W wysokich profilach natynkowych zasilacz chowa się całkowicie wewnątrz szyny, pozostając niezauważalnym z poziomu podłogi.
• Zasilacze zewnętrzne (modułowe lub na szynę DIN): Tradycyjne zasilacze impulsowe montowane poza profilem szynowym – na przykład w szafce RTV, w przestrzeni podwieszanej za klapą rewizyjną lub bezpośrednio w rozdzielnicy elektrycznej. Zasilanie 48V doprowadza się do szyny za pomocą przewodu zakończonego dedykowaną końcówką przyłączeniową.

Jednym z najważniejszych kroków projektowych jest właściwe przeliczenie mocy wyjściowej zasilacza. Zasilacz LED nie powinien pracować na granicy swoich możliwości obciążeniowych, ponieważ prowadzi to do wydzielania nadmiernej ilości ciepła, skrócenia żywotności układu elektronicznego i ryzyka niestabilnego świecenia lamp. Urządzenie zasilające powinno posiadać współczynnik rezerwy mocy wynoszący od 20% do 30%.

Wzorcowy schemat obliczeniowy przebiega według określonej zależności. Najpierw wyznaczamy sumaryczną moc znamionową wszystkich planowanych opraw świetlnych wpiętych w dany ciąg:

P_suma = P1 + P2 + P3 + … + Pn

Następnie wyznaczamy minimalną zalecaną moc znamionową zasilacza, stosując przelicznik zapasu mocy na poziomie 25%:

P_zasilacz = P_suma * 1,25

Prześledźmy ten wzór na praktycznym przykładzie wyposażenia salonu o powierzchni około 25 m²:

• 4 x Reflektor akcentujący Spot LED o mocy 10W każdy = 40W
• 2 x Liniowy moduł LED z dyfuzorem o mocy 18W każdy = 36W
• 2 x Wisząca oprawa dekoracyjna nad stół o mocy 8W każda = 16W

Sumaryczna moc opraw wynosi: 40W + 36W + 16W = 92W. Mnożąc wynik przez współczynnik 1,25, otrzymujemy minimalną moc wyjściową: 92W * 1,25 = 115W. Z dostępnych na rynku standardowych zasilaczy 48V (dostępnych zazwyczaj w wariantach 60W, 100W, 150W, 200W oraz 300W) wybieramy model o klasie wyższej, czyli zasilacz 150W 48V DC. Taki wybór gwarantuje cichą pracę, optymalne chłodzenie oraz swobodę ewentualnej rozbudowy systemu o dodatkowe punkty świetlne w przyszłości.

Montaż szynoprzewodów magnetycznych krok po kroku bez kucia ścian

Przeprowadzenie modernizacji oświetlenia w wykończonym pokoju dziennym nie musi wiązać się z bałaganem i uciążliwymi pracami budowlanymi. Wykorzystując natynkowy montaż szynoprzewodów magnetycznych krok po kroku, całą instalację można sprawnie zamontować na istniejącym suficie z pojedynczym wypustem 230V, bez kucia tynków.

Oto pełna procedura montażowa przetestowana przez praktyków:

1. Wytyczenie trasy i przygotowanie podłoża: Za pomocą poziomicy laserowej lub sznura traserskiego wyznaczamy na suficie dokładną linię biegu profilu. Punktem startowym powinno być miejsce wyprowadzenia przewodu 230V z sufitu. Upewnijmy się, że obwód jest odłączony w rozdzielnicy.
2. Docinanie profili na wymiar: Aluminiowe profile szynowe docinamy na pożądaną długość przy użyciu ukośnicy z tarczą do metali kolorowych lub piły ręcznej. Precyzyjne, prostopadłe cięcie gwarantuje estetyczne przyleganie krawędzi w miejscach łączenia.
3. Mocowanie szynoprzewodu do stropu: Profile natynkowe posiadają fabrycznie wykonane otwory w dnie obudowy. Przykłądamy profil do sufitu i zaznaczamy punkty pod wiercenie. Po wykonaniu otworów wciskamy kołki rozporowe dopasowane do materiału stropu (beton, cegła lub płyty gipsowo-kartonowe) i mocno przykręcamy profil.
4. Montaż łączników mechanicznych i elektrycznych: W przypadku budowania linii składającej się z kilku odcinków lub tworzącej kąty 90 stopni, w miejsca styków wsuwamy stalowe łączniki usztywniające oraz łączniki elektryczne, które przekazują napięcie 48V na sąsiednie profile.
5. Podłączenie zasilania elektrycznego:
   • W przypadku zasilacza wewnętrznego: przewody zasilające 230V podłączamy do kostki przyłączeniowej zasilacza, po czym urządzenie zatrzaskujemy bezpośrednio w torze szyny.
   • W przypadku zasilacza zewnętrznego: zasilacz umieszczamy w wyznaczonym miejscu (np. w szafce RTV), od niego prowadzimy przewód 48V i podłączamy go do szyny za pomocą dedykowanego modułu zasilającego.
6. Wykończenie krawędzi i montaż opraw: Otworzone końce profili zamykamy estetycznymi zaślepkami bocznymi. Następnie w szczelinę szynoprzewodu wkładamy wybrane oprawy świetlne – magnesy natychmiast przyciągną adapter, a styki sprężynowe zamkną obwód.

Oprócz wariantu natynkowego w projektach wnętrzarskich stosuje się również profile wpuszczane (podtynkowe). Montuje się je na etapie tworzenia sufitów podwieszanych z płyt gipsowo-kartonowych. Profil podtynkowy posiada specjalne wyprofilowane skrzydełka boczne, które przykręca się do konstrukcji nośnej, a następnie gipsuje i maluje na równo z płaszczyzną sufitu, uzyskując efekt eleganckiej, zlicowanej szczeliny.

Checklista elementów niezbędnych do złożenia kompletnego zestawu

Przed przystąpieniem do zamawiania produktów i prac instalacyjnych warto zweryfikować listę wszystkich niezbędnych komponentów. Pozwoli to uniknąć niepotrzebnych przerw w montażu. Niezależnie od wybranego koloru profili (najpopularniejsze to czarny oraz biały mat), kompletny zestaw oświetlenia magnetycznego 48V obejmuje:

• Profile szynowe 48V: Korpusy aluminiowe w wersji natynkowej lub podtynkowej o standardowych długościach (1m, 2m lub 3m).
• Dedykowany zasilacz 48V DC: Przetwornica impulsowa wewnętrzna lub zewnętrzna o mocy wyliczonej z zachowaniem zapasu 20–30%.
• Łączniki proste: Płaskowniki mechaniczne usztywniające połączenie oraz kostki elektryczne przekazujące zasilanie wzdłuż prostej linii.
• Łączniki kątowe (L lub T): Elementy umożliwiające zmianę kierunku prowadzenia szyny na suficie lub przejście z sufitu na ścianę.
• Moduł zasilający (końcówka przyłączeniowa): Element niezbędny przy zasilaczu zewnętrznym do podpięcia kabla 48V do profilu.
• Zaślepki boczne: Estetyczne elementy z tworzywa lub aluminium zamykające otwarte krawędzie profili szynowych.
• Nowoczesne lampy na szynę magnetyczną: Wybrany zestaw reflektorów punktowych, modułów liniowych z dyfuzorem oraz lamp wiszących.

Wskazówki aranżacyjne: łączenie opraw i sterowanie w nowoczesnym salonie

Maksymalny potencjał, jaki oferują szynoprzewody magnetyczne 48V, ujawnia się przy świadomym łączeniu różnych typów światła. Zamiast stosować jednolite oprawy na całej długości profilu, warto tworzyć wielowarstwowe kompozycje oświetleniowe.

Doskonałym przykładem dojrzałej aranżacji salonu jest umieszczenie wzdłuż głównej szyny wpuszczanych modułów liniowych z matową przesłoną, które odpowiadają za komfortowe światło bazowe. W tym samym ciągu warto dodać dwa lub trzy regulowane reflektory ukierunkowane na dekoracyjną ścianę TV lub galerię zdjęć. Z kolei bezpośrednio nad strefą stołu jadalnianego idealnie odnajdą się zawieszone na szynie lampy wiszące. Bardzo szeroki asortyment kompatybilnych komponentów magnetycznych oferuje skonsolidowany system Toolight.pl, gdzie bez trudu można dobrać dopasowane do siebie profile, wydajne zasilacze oraz bogatą gamę opraw w różnorodnych stylistykach.

Kolejnym kluczowym elementem nowożytnego oświetlenia jest inteligentne sterowanie bezprzewodowe Smart Home. W tradycyjnych szynoprzewodach 230V do niezależnego włączania poszczególnych lamp wymagane było skomplikowane prowadzenie instalacji wielożyłowej. W systemach 48V napięcie podawane jest w sposób ciągły na całą długość szyny, natomiast sterowanie poszczególnymi punktami realizowane jest cyfrowo.

Nowoczesne oprawy magnetyczne 48V bywają wyposażone w moduły bezprzewodowe pracujące w standardach Zigbee, Tuya czy Bluetooth. Pozwala to z poziomu dedykowanej aplikacji na smartfonie lub bezprzewodowego pilota na niezależne włączanie, ściemnianie oraz zmianę temperatury barwowej (CCT) każdej oprawy z osobna. Dzięki temu ten sam salon może w kilka chwil zmienić swój charakter z jasnej przestrzeni do pracy czy czytania w przytulny, wyciszający kącik filmowy z ciepłym światłem nastrojowym.

Podsumowanie

Szynoprzewody magnetyczne 48V to nowoczesne i niezwykle elastyczne rozwiązanie oświetleniowe, które wyznacza nowe kierunki w projektowaniu wnętrz domowych. Połączenie bezpiecznego napięcia SELV, bezproblemowej zmiany położenia opraw bez użycia narzędzi oraz minimalizmu architektonicznego czyni ten system wysoce funkcjonalną alternatywą dla tradycyjnych instalacji 230V. Dzięki możliwości szybkiego montażu natynkowego całe przedsięwzięcie można sprawnie zrealizować w gotowym salonie bez konieczności kucia ścian i przeprowadzenia uciążliwych remontów. Pamiętając o właściwym przeliczeniu mocy zasilacza z odpowiednim zapasem oraz trafnym doborze zróżnicowanych opraw, zyskujemy komfortową i spersonalizowaną instalację świetlną na długie lata.

Często zadawane pytania (FAQ)

1. Czy szynoprzewody magnetyczne 48V można podłączyć bezpośrednio do instalacji 230V bez zasilacza?

   Nie, absolutnie nie wolno podłączać szynoprzewodu magnetycznego 48V bezpośrednio do sieci elektrycznej 230V. Podłączenie wysokiego napięcia sieciowego do torów prądowych szyny doprowadzi do natychmiastowego uszkodzenia układów elektronicznych we wszystkich wpiętych oprawach oraz stworzy bezpośrednie zagrożenie porażeniem prądem i pożarem. System magnetyczny do bezpiecznego działania zawsze wymaga zastosowania dedykowanego zasilacza impulsowego redukującego napięcie do stałego poziomu 48V DC.

2. Jaki zasilacz wybrać do szyny magnetycznej i gdzie najlepiej go ukryć?

   Wybór zasilacza zależy od typu profilu oraz możliwości montażowych w pomieszczeniu. Przy wysokich profilach natynkowych najwygodniej zastosować zasilacz wewnętrzny (doustrojowy), który po wpięciu w szynę chowa się całkowicie w jej wnętrzu. W przypadku profili niskich natynkowych lub wpuszczanych podtynkowo stosuje się zasilacz zewnętrzny. Można go ukryć w szafce RTV, w przestrzeni nad sufitem podwieszanym (z zapewnionym dostępem przez klapę rewizyjną), w głębokiej puszce elektrycznej lub w domowej rozdzielnicy na szynie DIN.

3. Czy lampy w szynoprzewodzie magnetycznym można przesuwać przy włączonym zasilaniu?

   Tak, lampy w systemie magnetycznym 48V można bezpiecznie przesuwać, wpinać oraz wypinać w dowolnym miejscu szyny przy włączonym oświetleniu. Napięcie 48V DC zalicza się do kategorii bardzo niskiego napięcia bezpiecznego (SELV), co wyklucza ryzyko porażenia prądem przy bezpośrednim dotyku. Magnesy neodymowe oraz elastyczne styki prądowe zapewniają stabilne połączenie mechaniczne i elektryczne bez potrzeby wyłączania bezpieczników.

4. Ile lamp można bezpiecznie zamontować na jednym odcinku szyny magnetycznej?

   Maksymalna liczba opraw na jednym ciągu szynowym nie jest ograniczona fizyczną liczbą sztuk, lecz całkowitą mocą pobieraną przez lampy oraz obciążalnością prądową miedzianych ścieżek. Sumaryczna moc znamionowa wszystkich wpiętych opraw (z uwzględnieniem 20–30% zapasu) nie może przekraczać mocy wyjściowej podłączonego zasilacza. Ponadto miedziane tory w standardowych szynoprzewodach magnetycznych są przystosowane do przesyłu prądu o łącznej mocy dochodzącej do około 300W–400W z jednego punktu zasilającego.
